Réparer le câblage du capteur de vitesse de roue : un DIY durable

Réparer le câblage du capteur de vitesse de roue : ce qui tombe en panne et pourquoi

Si vous devez réparer le câblage d’un capteur de vitesse de roue, la panne se situe souvent dans le faisceau plutôt que dans le capteur lui-même. Des conducteurs coupés, une gaine usée par frottement et de la corrosion au connecteur du capteur de roue peuvent interrompre le signal et déclencher des codes défaut ABS, un voyant d’antipatinage, voire un avertissement du contrôle de stabilité.

C’est pourquoi une réparation durable commence par le bon diagnostic et un travail soigné. Des coupes nettes, des épissures solides et une étanchéité correcte font la différence, et si les dégâts sont concentrés près du connecteur ou le long de la suspension, un faisceau de réparation avec connecteur (pigtail) peut être un meilleur choix qu’une simple épissure.

Comment diagnostiquer un problème de capteur de vitesse de roue avant de faire une épissure

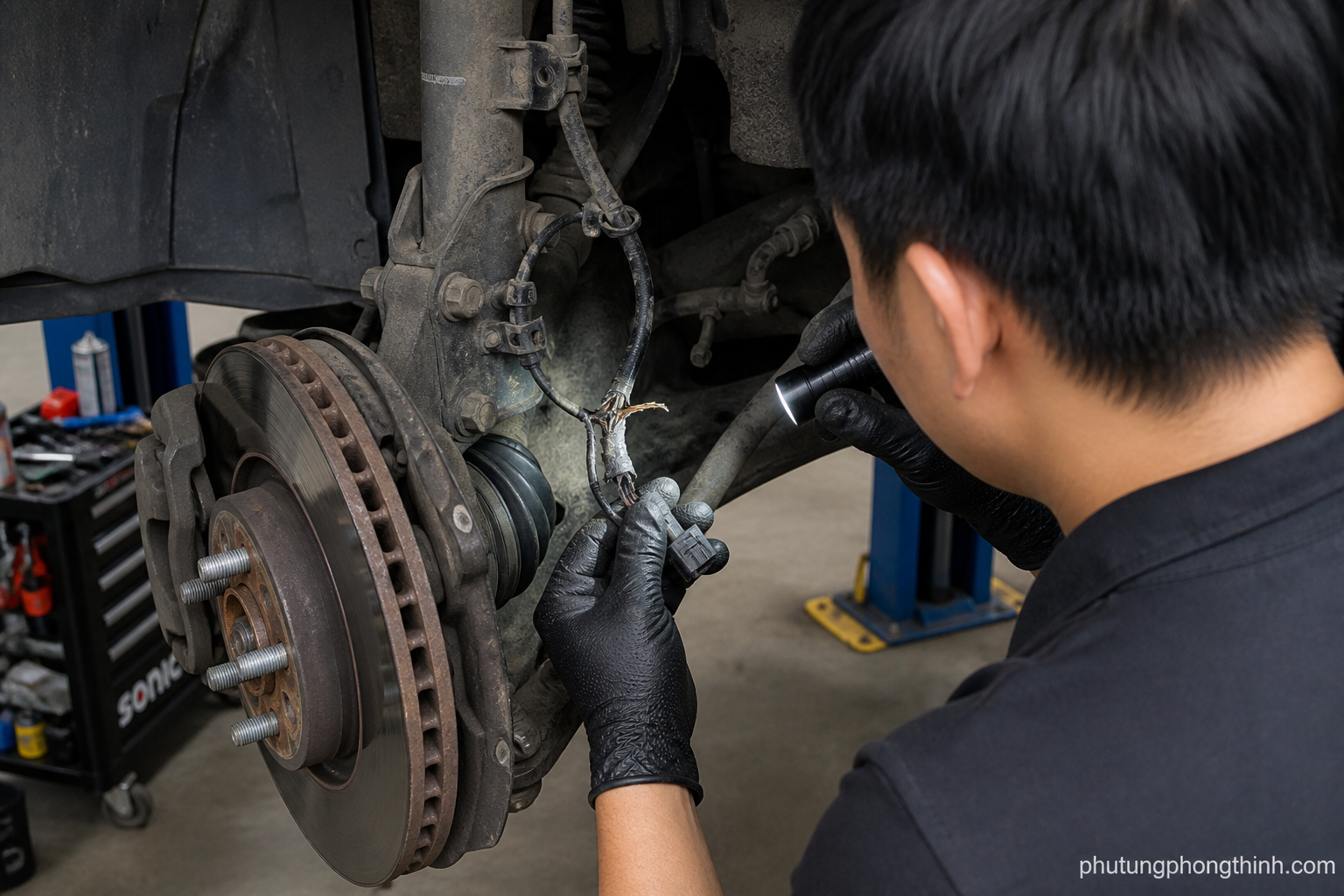

Avant de réparer quoi que ce soit, confirmez que le câblage est bien en cause. Commencez par relever les codes défaut ABS mémorisés et associez le code à la roue concernée, puis inspectez le faisceau à la recherche de frottements, points d’écrasement, gaine endommagée et corrosion au connecteur. Un déplacement lent du véhicule ou un essai routier avec les données en direct de vitesse de roue peut aussi montrer si une roue perd le signal par rapport aux autres.

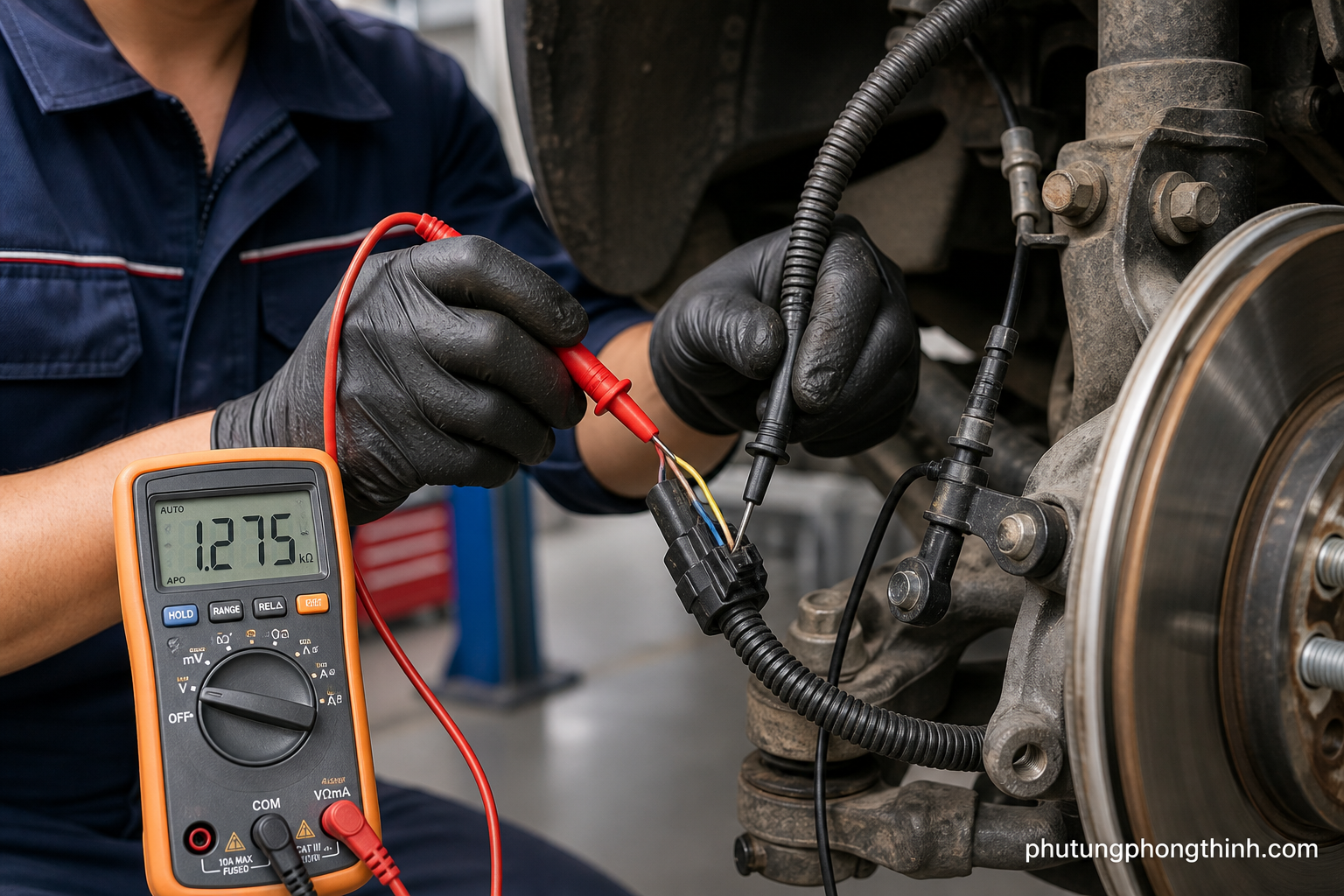

Une fois une zone suspecte identifiée, effectuez un test de continuité d’un bout à l’autre du circuit. Bougez légèrement le faisceau pendant le test pour révéler des coupures intermittentes, et vérifiez l’alimentation, la masse ou l’intégrité du signal selon la conception du véhicule. Cette combinaison d’inspection visuelle et de contrôle électrique est le moyen le plus rapide de distinguer un fil défectueux d’un capteur de roue HS.

• Vérifiez les codes défaut ABS mémorisés et associez-les à la roue concernée.
• Inspectez le faisceau pour repérer les frottements, points d’écrasement, gaine endommagée et corrosion au connecteur du capteur de roue.
• Utilisez les données en direct de vitesse de roue pour comparer la roue suspecte aux autres lors d’un déplacement lent ou d’un essai routier.
• Effectuez un test de continuité d’un bout à l’autre du circuit du capteur.
• Manipulez légèrement le faisceau pendant le test pour détecter les coupures intermittentes.
• Vérifiez l’alimentation, la masse ou l’intégrité du signal selon l’architecture du véhicule.

Outils et matériaux pour une réparation d’épissure de fil automobile

Une réparation fiable dépend du fait d’avoir le bon matériel sous la main. Pour la plupart des réparations d’épissures de câblage automobile, cela signifie des manchons à sertir étanches ou des épissures à souder avec gaine thermorétractable intégrée, de la gaine thermorétractable avec adhésif, une pince à dénuder, une vraie pince à sertir et une source de chaleur. Vous aurez aussi besoin d’un multimètre, d’un outil de diagnostic, de ruban isolant, de gaine de protection et de colliers de serrage pour les tests et le remontage, ainsi que de la bonne section de fil et d’un câble de qualité automobile si une portion doit être remplacée. Dans certains cas, une pièce liée comme un OEM starter brush set peut s’inscrire dans un programme d’entretien électrique plus large, mais la réparation du capteur de vitesse de roue dépend avant tout du respect de la qualité du circuit d’origine.

• Manchons à sertir étanches ou épissures à souder avec gaine intégrée
• Gaine thermorétractable avec adhésif
• Pince à dénuder, pince à sertir et source de chaleur
• Multimètre et outil de diagnostic
• Ruban isolant, gaine de protection et colliers de serrage
• Bonne section de fil et câble de qualité automobile si un remplacement est nécessaire

Réparation du câblage du capteur de vitesse de roue étape par étape

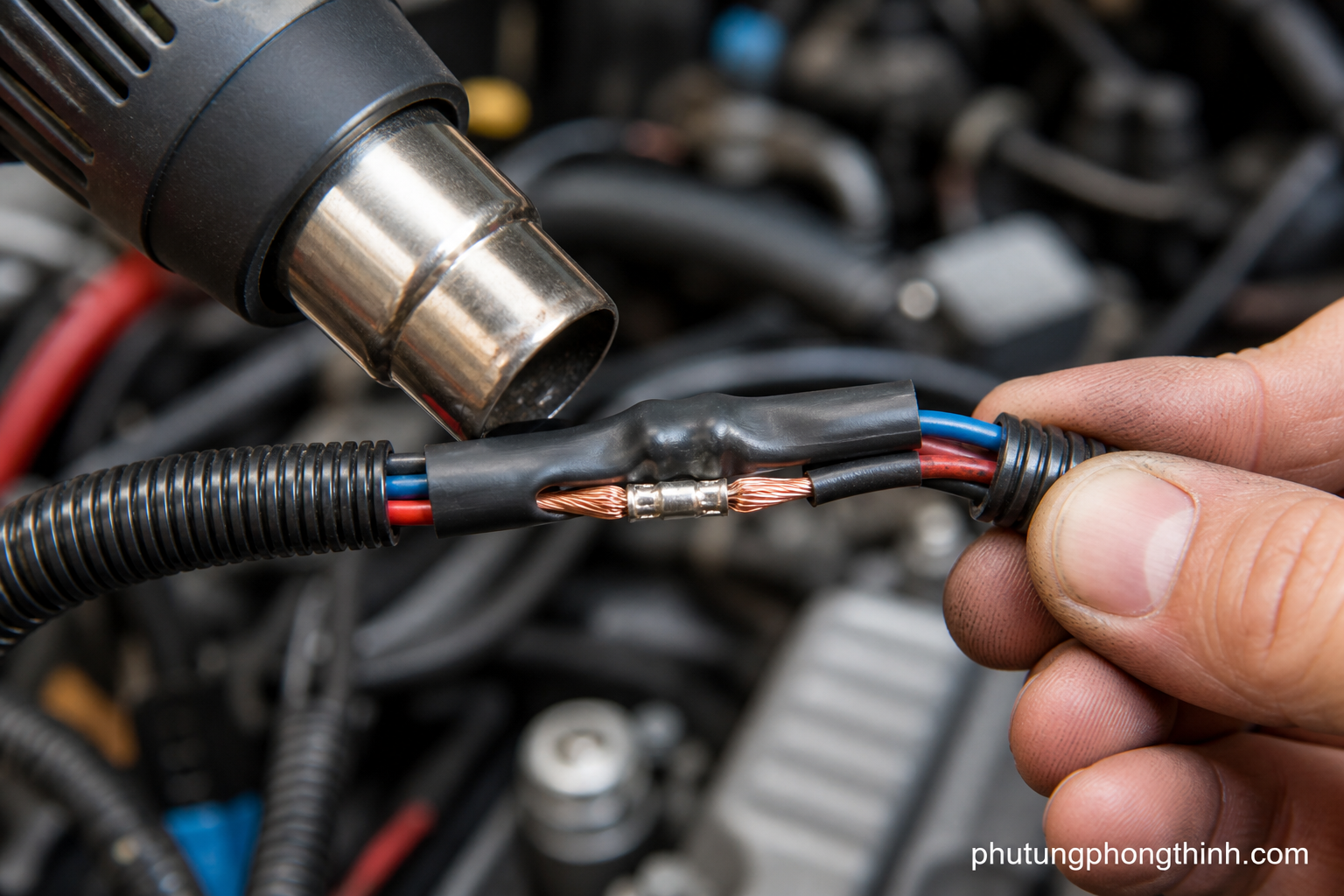

Commencez par débrancher la batterie si nécessaire, puis levez le véhicule en toute sécurité et stabilisez-le. Coupez la partie endommagée jusqu’à retrouver du cuivre propre et une isolation sèche et intacte, et si vous réparez plusieurs conducteurs, décalez les épissures afin que la réparation finale ne devienne pas un point de contrainte trop volumineux. Sertissez ou soudez correctement chaque épissure, isolez-la avec une gaine thermorétractable avec adhésif, puis reconditionnez et fixez le faisceau pour qu’il ne puisse pas frotter contre la suspension ou le pneu.

Si le corps du connecteur est fissuré, que les broches sont desserrées ou que la corrosion a progressé jusqu’aux bornes, utilisez un faisceau de réparation avec connecteur (pigtail) au lieu d’essayer de conserver l’ancien fil. Avant le remontage final, vérifiez soigneusement le brochage et les couleurs des fils pour que le circuit réparé du capteur de vitesse de roue corresponde exactement à l’origine.

• Débranchez la batterie si nécessaire et levez le véhicule en toute sécurité.
• Coupez la partie endommagée jusqu’à retrouver du cuivre propre et une isolation sèche et intacte.
• Décalez les épissures si vous réparez plusieurs conducteurs afin d’éviter un point de réparation trop épais.
• Sertissez ou soudez correctement l’épissure, puis scellez-la avec une gaine thermorétractable avec adhésif.
• Reconditionnez et fixez le faisceau pour qu’il ne puisse pas frotter contre la suspension ou le pneu.
• Utilisez un faisceau de réparation avec connecteur lorsque le corps du connecteur est fissuré, que les broches sont desserrées ou que la corrosion a gagné la zone des bornes.
• Vérifiez soigneusement le brochage et les couleurs des fils avant le remontage final.

Comment tester la réparation et effacer les voyants d’alerte

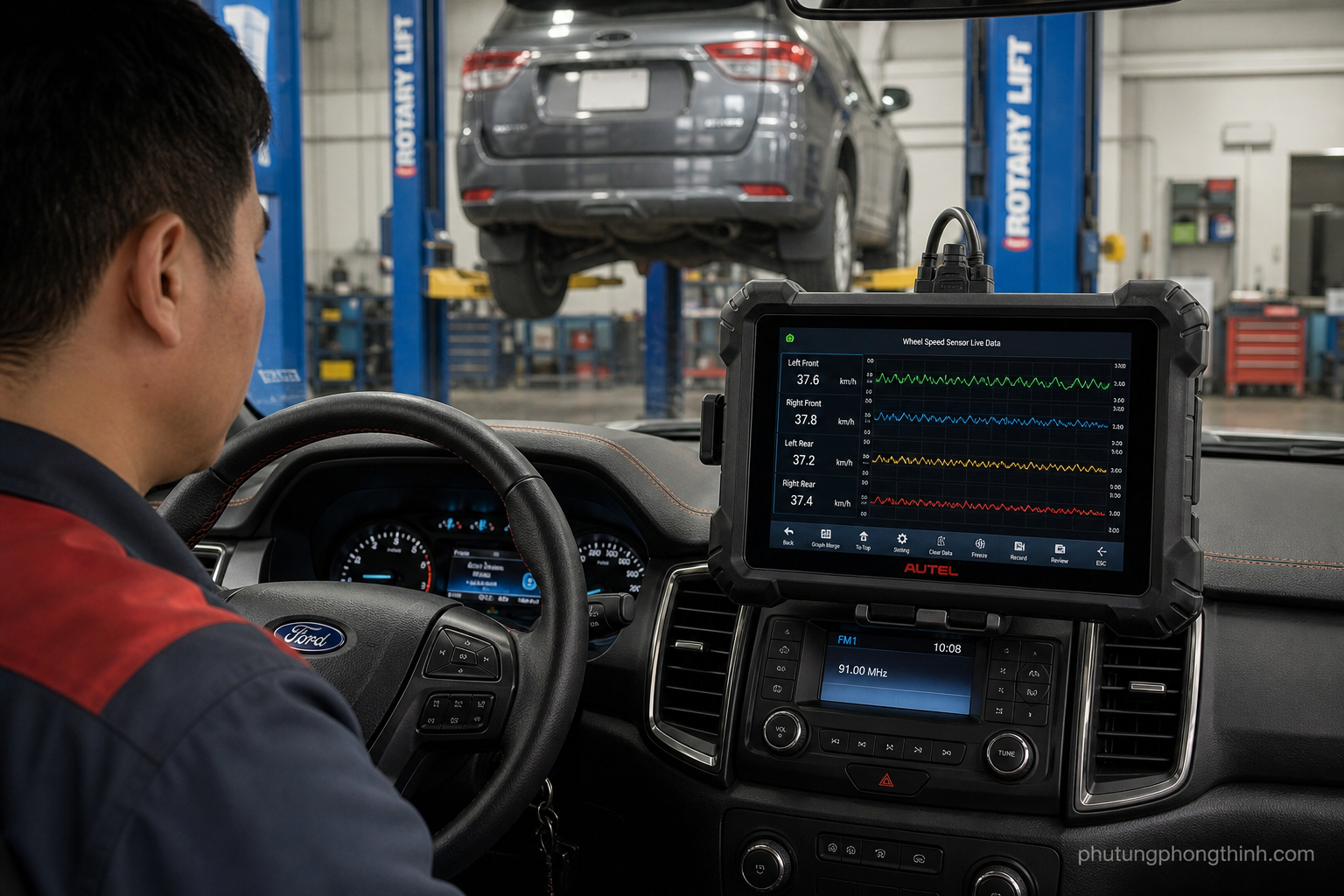

Après la réparation, revérifiez la continuité et comparez la résistance ou le comportement du signal avec l’autre côté si cela a du sens pour le système. Utilisez ensuite l’outil de diagnostic pour effacer les codes ABS et vous assurer qu’aucun nouveau défaut ne réapparaît. Un essai routier en surveillant les données en direct de vitesse de roue doit montrer que la roue réparée transmet normalement, et les voyants ABS et antipatinage doivent rester éteints une fois la réparation réussie.

• Revérifiez la continuité et comparez la résistance ou le comportement du signal avec l’autre côté si applicable.
• Utilisez l’outil de diagnostic pour effacer les codes ABS et vérifier qu’aucun nouveau défaut ne revient.
• Faites un essai routier en surveillant les données en direct de vitesse de roue pour confirmer que la roue réparée transmet normalement.
• Les voyants ABS et antipatinage doivent rester éteints après une réparation réussie.

Éviter que le câblage du capteur de roue ne se réabîme

Pour que la réparation dure, faites passer le faisceau loin des éléments mobiles de suspension, de l’échappement chaud et des arêtes vives. Ajoutez une gaine, des clips et un maintien anti-traction là où la protection d’origine manque, et inspectez les sections voisines du faisceau pour détecter corrosion ou abrasion afin d’éviter le retour de la même panne. Si vous entretenez aussi des composants voisins, une genuine coolant return hose fait partie du type de pièce que vous pouvez remarquer en travaillant dans la même zone sous le véhicule, mais l’objectif ici reste simplement de protéger le câblage réparé contre une nouvelle détérioration.

• Faites passer le faisceau loin des éléments mobiles de suspension, de l’échappement chaud et des arêtes vives.
• Ajoutez une gaine, des clips et un maintien anti-traction là où la protection d’origine manque.
• Inspectez les sections voisines du faisceau pour repérer corrosion ou abrasion afin d’éviter le retour de la même panne.

Quand arrêter le DIY et remplacer le capteur ou le faisceau

Arrêtez et remplacez le capteur ou le faisceau lorsque le fil est endommagé sur une grande longueur, qu’un dommage interne du faisceau est suspecté ou que les tests restent incohérents après une réparation propre. Si des codes défaut ABS reviennent malgré une épissure soigneusement réalisée, le capteur de vitesse de roue lui-même peut être défaillant, ou le problème peut se situer plus profondément dans le faisceau. Lorsque le véhicule présente plusieurs défauts sans lien direct concernant le freinage ou la stabilité, un diagnostic professionnel est la solution la plus sûre.

• Remplacez le capteur ou le faisceau lorsque le fil est endommagé sur une grande longueur, qu’un dommage interne du faisceau est suspecté ou que les tests restent incohérents après réparation.
• Des codes défaut ABS répétés après une épissure bien faite peuvent indiquer un capteur de vitesse de roue défaillant ou un problème plus profond dans le faisceau.
• Demandez un diagnostic professionnel si le véhicule présente plusieurs défauts sans lien direct concernant le freinage ou la stabilité.
