Symptômes de fuite de dépression du servo-frein : 6 tests

Symptômes de fuite de dépression du servo-frein : ce qu’il faut repérer en premier

Si vous vérifiez les symptômes d’une fuite de dépression du servo-frein, les premiers signes sont généralement une pédale de frein dure, un sifflement, ainsi qu’un changement dans la sensation de la pédale quand vous appuyez dessus. Dans certains cas, le ralenti moteur change aussi, surtout si la fuite est assez importante pour perturber l’alimentation en dépression. Ces signes peuvent indiquer un problème de servo-frein, mais ils peuvent aussi se confondre avec d’autres soucis de durite de dépression ou de moteur. C’est pourquoi quelques tests simples sont utiles avant de décider d’une réparation.

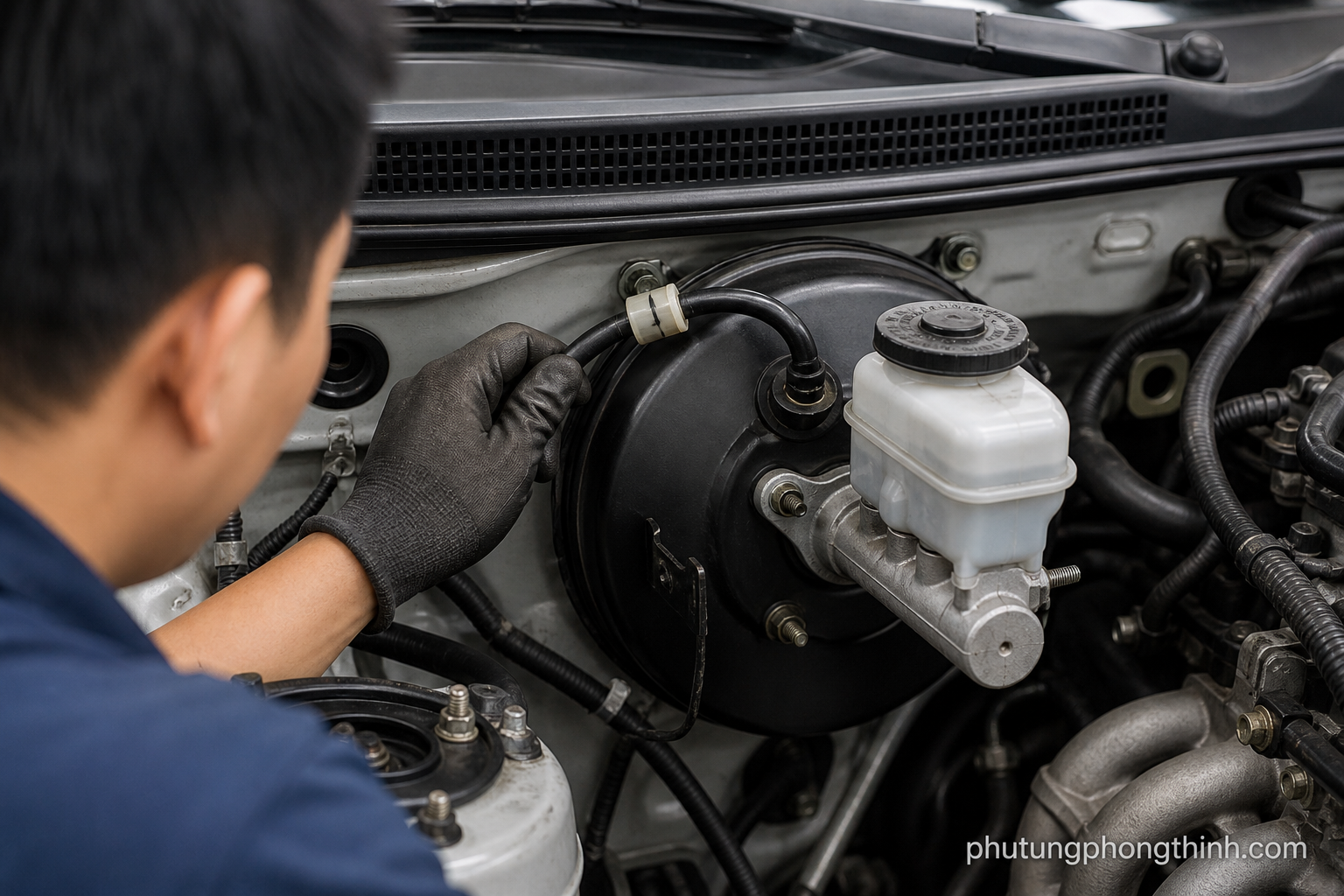

Comment fonctionne le circuit de dépression du servo-frein

Un servo-frein utilise la dépression moteur pour fournir l’assistance au freinage et réduire l’effort nécessaire pour arrêter le véhicule. La dépression passe du moteur au servo-frein par une durite, et un clapet anti-retour permet de conserver une réserve de dépression lorsque le moteur est coupé ou quand la dépression baisse. Le servo-frein lui-même est fixé sur la cloison pare-feu, où il multiplie l’effort sur la pédale en exploitant cette dépression stockée d’un côté de sa membrane interne.

6 tests qui confirment une fuite de dépression du servo-frein

La façon la plus rapide de confirmer le problème consiste à faire plusieurs vérifications simples au lieu de se fier à un seul symptôme. Commencez par écouter, puis comparez la sensation de la pédale moteur coupé et moteur tournant, et terminez par le contrôle de la réserve de dépression et de la durite. Quand plusieurs tests vont dans le même sens, vous avez une bien meilleure confirmation d’une fuite de dépression du servo-frein qu’avec un seul indice.

• Écoutez si un sifflement vient de la zone du servo-frein.
• Comparez l’effort sur la pédale moteur coupé et moteur en marche.
• Faites un bref test d’enfoncement de la pédale au ralenti.
• Inspectez la durite de dépression et ses raccords.
• Testez le clapet anti-retour.
• Surveillez les variations de ralenti au freinage.

Écoutez un sifflement près de la pédale ou de la cloison pare-feu

Le sifflement d’une fuite de dépression est souvent plus facile à entendre près de la pédale de frein ou le long de la cloison pare-feu où se trouve le servo-frein. Le bruit peut devenir plus fort ou plus faible lorsque vous appuyez sur la pédale puis la relâchez, car le mouvement peut modifier la façon dont l’air s’échappe. Si le sifflement est constant et clairement lié à la zone du servo-frein, cela suggère souvent un problème de membrane ou de joint à l’intérieur de l’ensemble.

Vérifiez si la pédale de frein est dure moteur coupé puis moteur en marche

Moteur coupé, la pédale doit devenir plus dure après quelques pressions, car la réserve de dépression se vide. C’est normal. En revanche, ce qui ne l’est pas, c’est une pédale qui reste anormalement dure même moteur tournant, car cela suggère que l’assistance au freinage n’est pas fournie comme elle devrait.

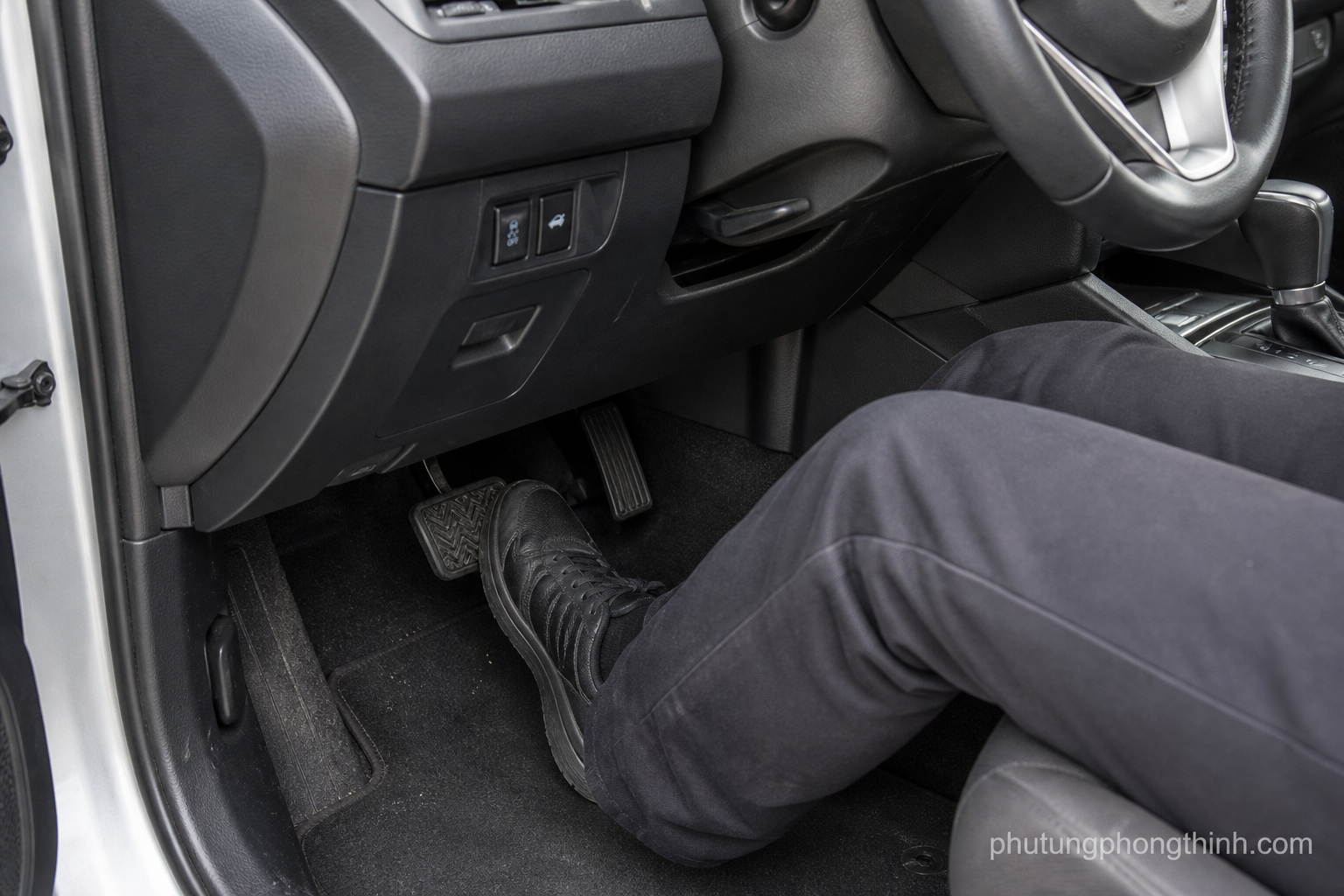

Effectuez le test d’enfoncement de la pédale

Pour faire un test de base du servo-frein, démarrez le moteur et appuyez légèrement sur la pédale de frein au ralenti. Vous devriez normalement sentir une légère descente de la pédale lorsque l’assistance par dépression entre en action. S’il n’y a aucune descente, cela oriente vers une perte d’assistance par dépression, une fuite ou un servo-frein défaillant plutôt qu’une sensation de pédale normale.

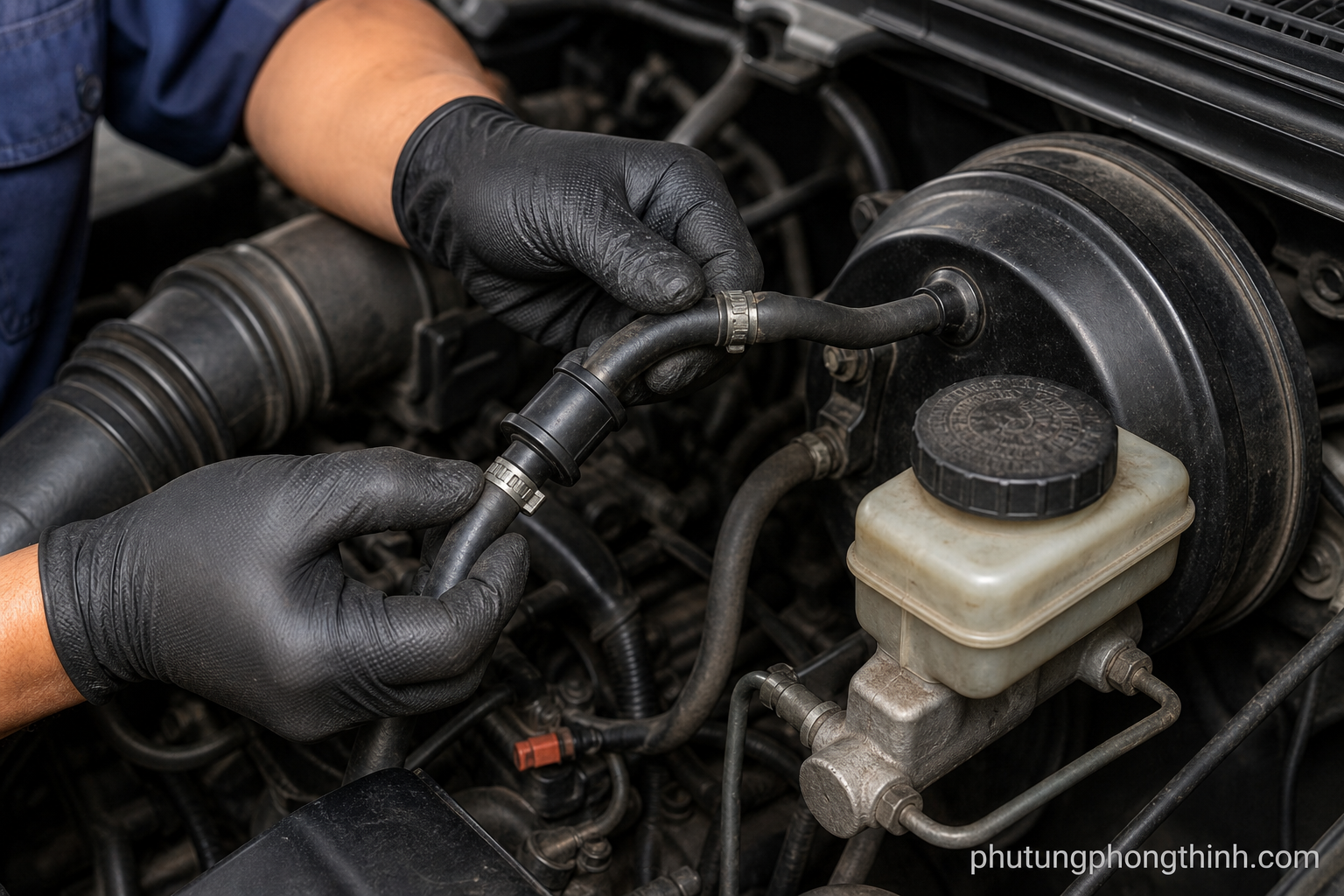

Inspectez la durite de dépression et les raccords

Avant de supposer que le servo-frein est hors service, inspectez la durite de dépression pour repérer fissures, zones ramollies, colliers desserrés et contamination par l’huile. Vérifiez les connexions au collecteur d’admission, au clapet anti-retour et au passe-durite du servo-frein. Une durite endommagée peut provoquer les mêmes symptômes qu’un clapet anti-retour de servo-frein défectueux, donc les éléments visibles méritent une inspection attentive.

Testez le clapet anti-retour

Le clapet anti-retour ne doit laisser passer l’air que dans un seul sens. Un simple test du sens de circulation peut donc montrer s’il conserve correctement la réserve de dépression. Si le clapet est défaillant, la dépression se dissipe trop vite après l’arrêt du moteur et la pédale peut devenir dure bien plus tôt que prévu. Ce changement rapide de sensation de pédale après coupure du moteur est un indice fréquent que le clapet ne remplit plus son rôle.

Surveillez les variations du ralenti moteur

Lorsqu’une fuite de dépression affecte le circuit du servo-frein, le moteur peut présenter un ralenti irrégulier ou une légère variation de régime. Ces changements sont surtout utiles pour le diagnostic s’ils apparaissent précisément quand vous freinez, car cela relie le symptôme à l’alimentation en dépression du freinage. Malgré tout, le comportement du ralenti doit appuyer le diagnostic, pas remplacer les contrôles directs du servo-frein et de la durite.

Quand les symptômes indiquent un remplacement plutôt qu’une réparation

Si la durite et le clapet anti-retour sont corrects mais que les symptômes reviennent, le servo-frein lui-même est souvent la pièce à remplacer. Parmi les signes classiques d’un remplacement de servo-frein nécessaire, on trouve un sifflement persistant, une assistance de freinage faible et un test d’enfoncement de pédale non concluant. Comme toute perte d’assistance au freinage affecte la capacité d’arrêt, il faut toujours la considérer comme un problème de sécurité, et non comme une simple gêne.

Lorsque le diagnostic dépasse la simple réparation, le choix du bon replacement electrical module, comme replacement electrical module, dépend d’abord de la confirmation que le problème vient bien du côté du servo-frein.

• Remplacez le servo-frein si le sifflement et la mauvaise assistance persistent après contrôle de la durite et du clapet.
• Remplacez le clapet anti-retour s’il ne conserve pas la réserve de dépression.
• Remplacez une durite de dépression endommagée si elle est fissurée, ramollie ou fuyarde.
• Ne continuez pas à rouler si l’effort de freinage est devenu dangereux.

Comment éviter un mauvais diagnostic de fuite de dépression du servo-frein

L’erreur la plus fréquente consiste à confondre une fuite de dépression du servo-frein avec un problème de dépression moteur uniquement. Un moteur fatigué, une fuite à l’admission ou un souci de capteur sans lien peuvent aussi dégrader la qualité du ralenti et donner l’impression que le véhicule fonctionne mal sans que le servo-frein soit la vraie cause. Voilà pourquoi il est préférable de confirmer l’origine de la fuite avant d’acheter des pièces, surtout lorsque les symptômes semblent aller dans plusieurs directions.

Il est aussi facile d’accuser le mauvais composant alors que le vrai problème se trouve ailleurs dans le système. Par exemple, une fuel system replacement part comme fuel system replacement part ne résoudrait pas un problème de servo-frein si la fuite se situe en réalité dans la durite de dépression ou le clapet anti-retour.

• Distinguez les problèmes d’assistance au freinage des fuites de dépression moteur plus générales.
• Vérifiez si les variations de ralenti apparaissent uniquement au freinage.
• Inspectez la durite, le clapet et le servo-frein avant de remplacer des pièces.
• Confirmez le diagnostic avec plusieurs tests, pas un seul.

FAQ : symptômes et tests de fuite de dépression du servo-frein

Voici quelques réponses rapides aux questions les plus fréquentes après avoir vérifié les symptômes d’une fuite de dépression du servo-frein.
