Cómo cambiar la unidad de control hidráulico del ABS: guía DIY

Cómo cambiar la unidad de control hidráulico del ABS: qué implica el trabajo

Si estás aprendiendo cómo cambiar componentes de la unidad de control hidráulico del ABS, lo primero que debes saber es que esta reparación entra de lleno en el sistema de frenos antibloqueo y afecta al control de la presión de frenado. El bloque hidráulico dosifica el líquido hacia las ruedas durante la frenada, así que una avería aquí puede provocar fugas, problemas internos en las válvulas o códigos de fallo del ABS que impidan que el sistema funcione correctamente.

Eso también significa que no se trata de un simple cambio de pieza. Vas a manipular líquido de frenos, tuberías de freno y conectores eléctricos en un sistema que afecta directamente a la seguridad, así que cada paso debe hacerse con limpieza, identificando todo y con mucho cuidado.

Síntomas de un módulo de control ABS averiado frente a un fallo de la unidad hidráulica

Antes de cambiar nada, conviene distinguir entre un problema del módulo de control y un fallo de la unidad hidráulica. El testigo del ABS, el de control de tracción o el de freno pueden apuntar al sistema de frenos antibloqueo, pero no siempre significan que el bloque hidráulico sea la pieza defectuosa. Una herramienta de diagnosis puede ayudar a leer los códigos almacenados y acotar la avería.

Entre las pistas más habituales están una bomba que funciona con demasiada frecuencia, un pedal esponjoso después de una fuga de líquido o códigos de avería del ABS que reaparecen tras borrarlos. Si el problema viene del cableado, de los sensores de velocidad de rueda o de la electrónica del módulo, y no del propio bloque hidráulico, sustituir solo la unidad no resolverá la avería.

Herramientas, piezas y medidas de seguridad antes de empezar

Ten todo preparado antes de abrir el sistema de frenos. Como mínimo, te conviene contar con llaves para racores, líquido de frenos nuevo, tapones para líneas abiertas, borriquetas y un purgador de presión. También ayuda mucho una herramienta de diagnosis que pueda leer códigos del ABS y, si lo permite, iniciar un purgado automático del ABS.

• Llaves para racores de freno
• Líquido de frenos nuevo acorde con la especificación del vehículo
• Tapones para tuberías y puertos
• Borriquetas y herramientas manuales básicas
• Purgador de presión
• Herramienta de diagnosis con funciones ABS

Por seguridad, desconecta la batería, mantén limpia la zona de trabajo, protege la pintura del líquido de frenos y anota la posición de cada línea antes de desmontar. Errores pequeños en este punto pueden convertir una reparación asumible en un trabajo largo de sustitución de tuberías de freno.

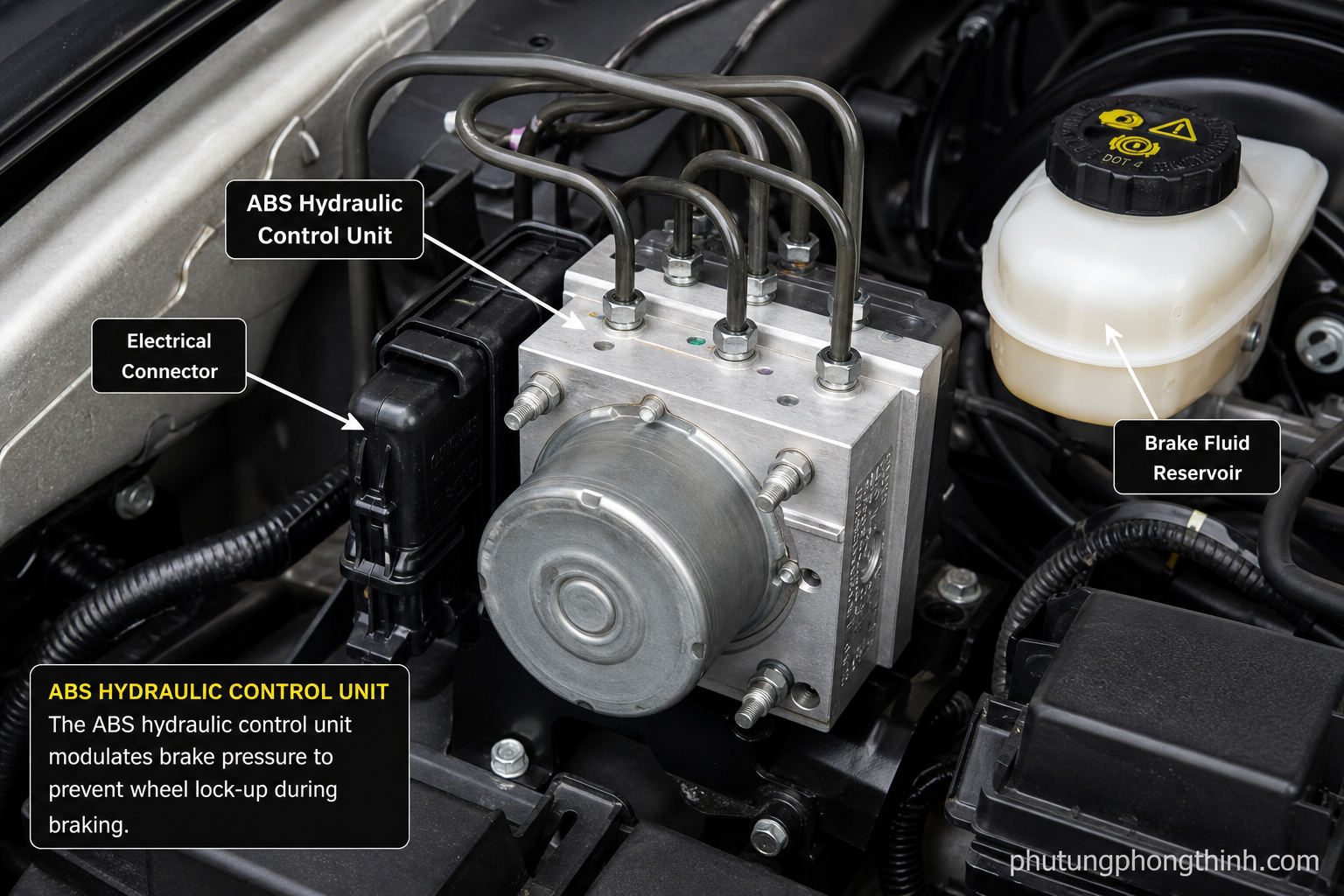

Retira la unidad de control hidráulico del ABS sin dañar las tuberías de freno

Empieza despejando el acceso a la unidad y después documenta cada tubería de freno y cada conector eléctrico antes de desmontar nada. Una foto o un esquema etiquetado evita mucha confusión más adelante, sobre todo cuando el bloque hidráulico tiene varios racores parecidos.

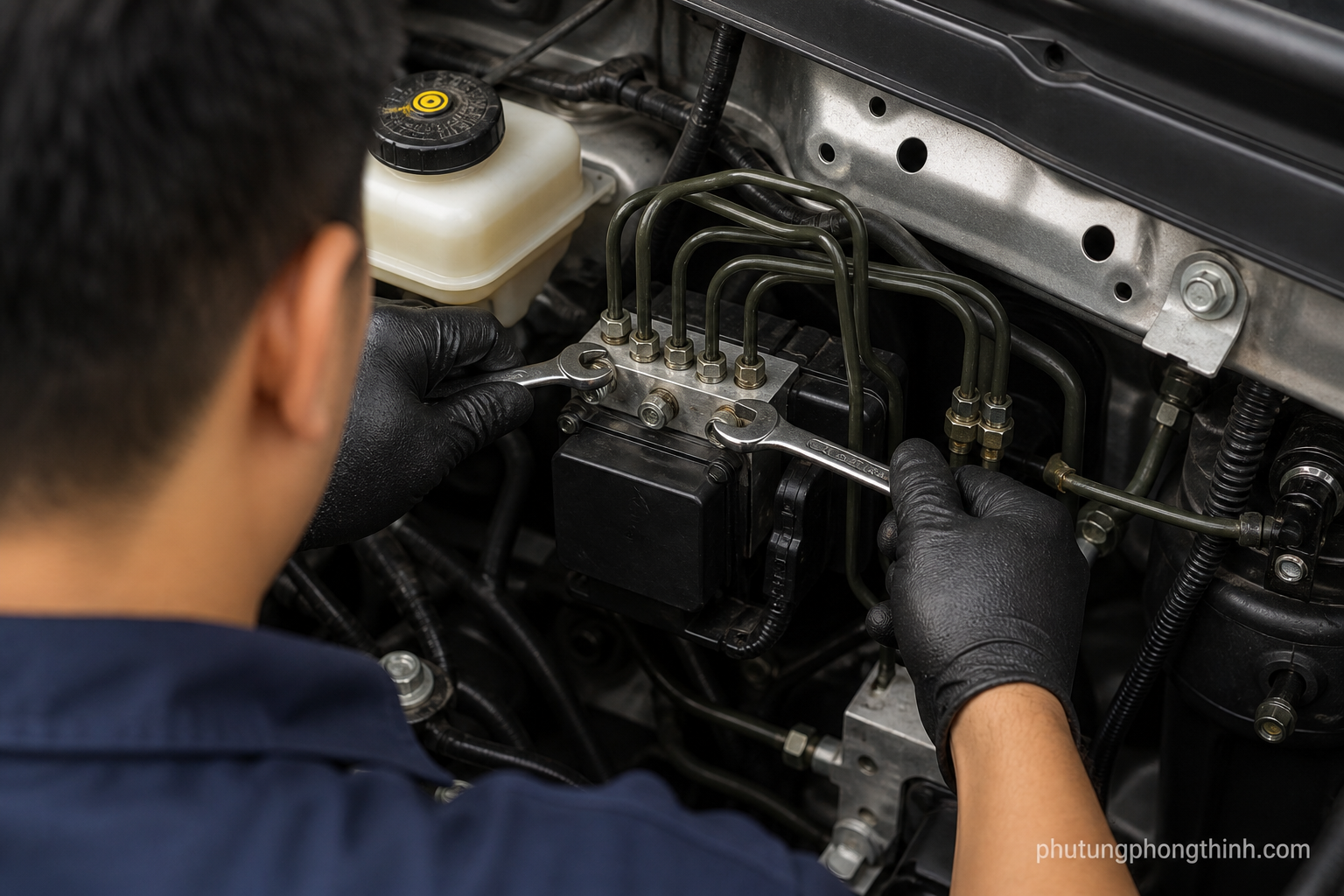

Usa llaves para racores para aflojar las conexiones y evitar redondearlas, y tapa de inmediato cada línea abierta para que no entren suciedad ni humedad. Cuando las líneas estén sueltas, desmonta con cuidado el conjunto del módulo y el bloque hidráulico para no doblar las tuberías ni forzar los soportes de fijación.

Instala la unidad de sustitución y aplica el par de apriete correcto

Antes del montaje, transfiere soportes o sensores solo si el procedimiento de servicio lo permite. La unidad de control hidráulico del ABS de sustitución debe quedar bien montada sin forzar las tuberías ni desalinear los puertos.

• Comprueba la unidad de sustitución frente a la pieza original
• Transfiere solo las piezas que autoriza el manual de servicio
• Monta el conjunto sin doblar las tuberías de freno
• Vuelve a conectar cada línea en la ubicación correcta
• Aprieta los elementos de fijación al par especificado por el vehículo

Una vez esté todo en su sitio, aprieta los racores y la tornillería de montaje según especificación. El par correcto importa porque un apriete insuficiente puede causar fugas, mientras que un exceso puede agrietar los puertos o dañar las superficies de sellado.

Purgar los frenos ABS después del reemplazo

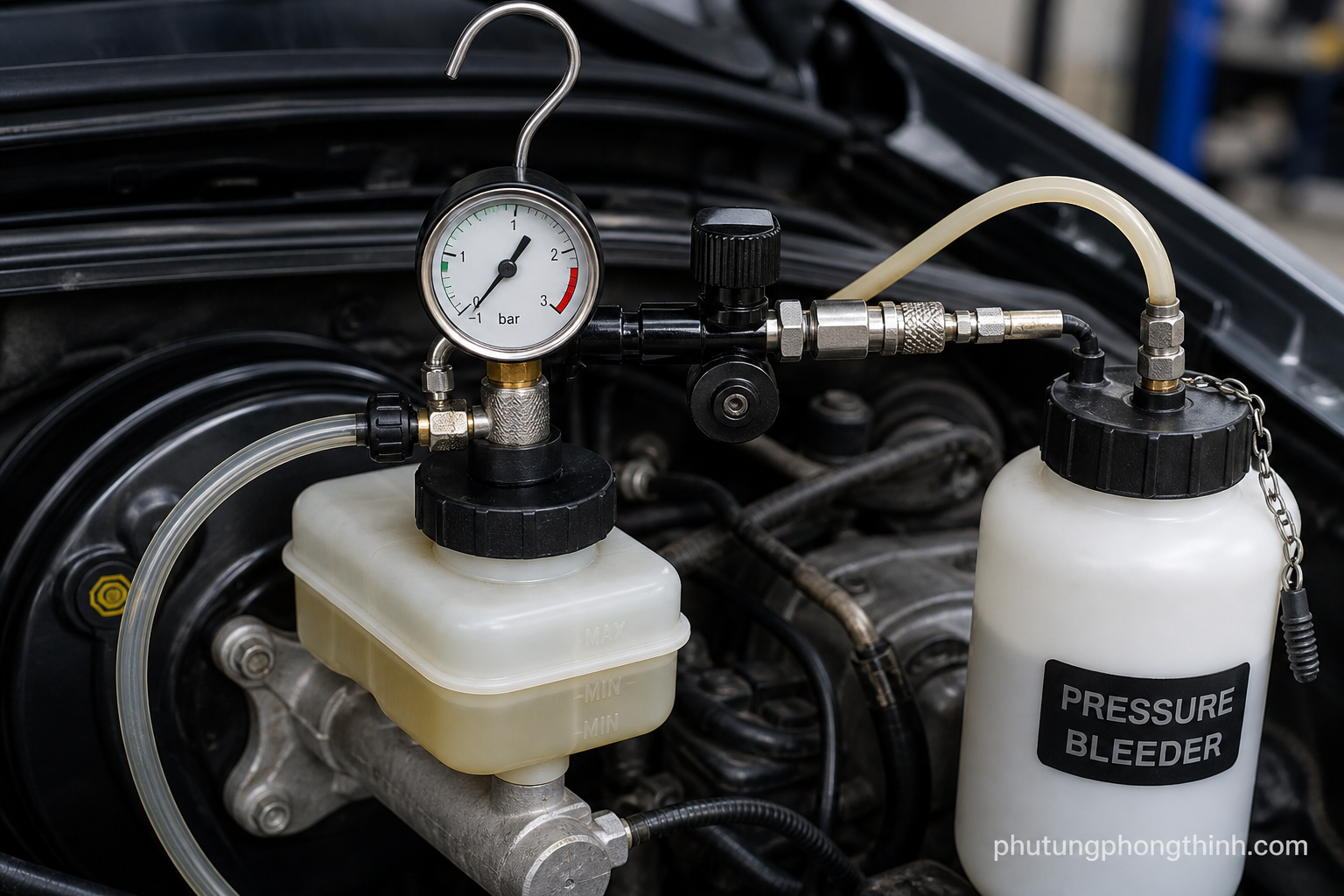

El purgado de frenos es el paso que recupera el tacto del pedal después del cambio. Un purgado convencional elimina el aire de las líneas, pero puede hacer falta un purgado automático del ABS para accionar las válvulas dentro del bloque hidráulico y expulsar aire atrapado al que un purgado normal no llega.

Según el vehículo, puede que necesites un purgador de presión y activar ciclos con la herramienta de diagnosis para completar el procedimiento de purgado del ABS. Sigue la secuencia de ruedas indicada en el manual de servicio, ya que el orden correcto puede variar, y después comprueba que el pedal tenga un tacto firme antes de continuar.

• Usa el tipo correcto de líquido de frenos
• Evita que el depósito se quede bajo de nivel
• Ejecuta el purgado automático del ABS si está disponible
• Purga las ruedas en el orden especificado
• Vuelve a comprobar la firmeza del pedal después del purgado

Programación, codificación del módulo ABS y comprobaciones finales

Algunos vehículos requieren codificación con herramienta de diagnosis o programación del módulo ABS después del reemplazo, mientras que otros no. La mejor forma de saberlo es consultar la información de servicio del vehículo exacto antes de dar por terminado el trabajo.

• Borra todos los códigos almacenados
• Confirma que el testigo del ABS permanece apagado
• Haz una prueba en carretera para verificar un funcionamiento normal del frenado y del control de tracción
• Vuelve a inspeccionar si hay fugas
• Revisa de nuevo el nivel del líquido de frenos
• Comprueba que no reaparezcan fallos después de la prueba de conducción

Si el sistema supera estas comprobaciones, la reparación normalmente estará terminada. Si regresan los mismos fallos, el problema puede estar en otra parte del sistema de frenos antibloqueo.

Cuándo parar y llamar a un profesional de frenos

Hay trabajos que es mejor dejar en manos de un profesional. Si te encuentras con corrosión severa en las tuberías de freno, racores gripados o varios fallos del ABS al mismo tiempo, la reparación puede complicarse más allá de un simple cambio de pieza.

Del mismo modo, si el pedal sigue esponjoso después del purgado, el vehículo puede necesitar un purgado del cilindro maestro o una diagnosis hidráulica más profunda. Y si tu herramienta de diagnosis no puede acceder a las funciones necesarias, o la pieza de sustitución sigue provocando fallos del ABS, buscar ayuda profesional es la opción más segura.

• Racores de freno gripados u oxidados
• Varios fallos ABS almacenados
• Pedal esponjoso después del purgado
• Faltan funciones en la herramienta de diagnosis
• Nuevos fallos después de la instalación

Para un mantenimiento no relacionado, algunos propietarios también miran una pieza del sistema de refrigeración como una pieza del sistema de refrigeración, aunque no tiene nada que ver con la reparación de los frenos. Otro artículo aparte que podrías consultar es un revestimiento interior del paso de rueda delantero.

Preguntas frecuentes sobre la unidad de control hidráulico del ABS

Si el testigo del ABS está encendido, ¿se puede seguir conduciendo el vehículo? En algunos casos los frenos seguirán funcionando, pero el sistema de frenos antibloqueo puede estar desactivado, así que conviene conducir con precaución y reparar la avería cuanto antes en lugar de actuar como si no pasara nada.

• ¿Puedo conducir con el testigo del ABS encendido?
• ¿Cómo sé si ha fallado el motor de la bomba?
• ¿Todos los reemplazos necesitan programación?
• ¿Puede un sensor de rueda averiado imitar un fallo de la unidad hidráulica?

Un motor de bomba averiado suele sonar distinto a un bloque hidráulico con fugas y puede generar códigos relacionados o quedarse funcionando más tiempo de lo normal. En algunos vehículos hace falta programación, pero no en todos, así que la respuesta exacta depende del diseño del ABS y de los procedimientos con herramienta de diagnosis compatibles con ese vehículo.
