Cómo diagnosticar aire en el ABS de los frenos: 7 comprobaciones

Cómo diagnosticar aire en el ABS de los frenos: qué significan los síntomas del pedal

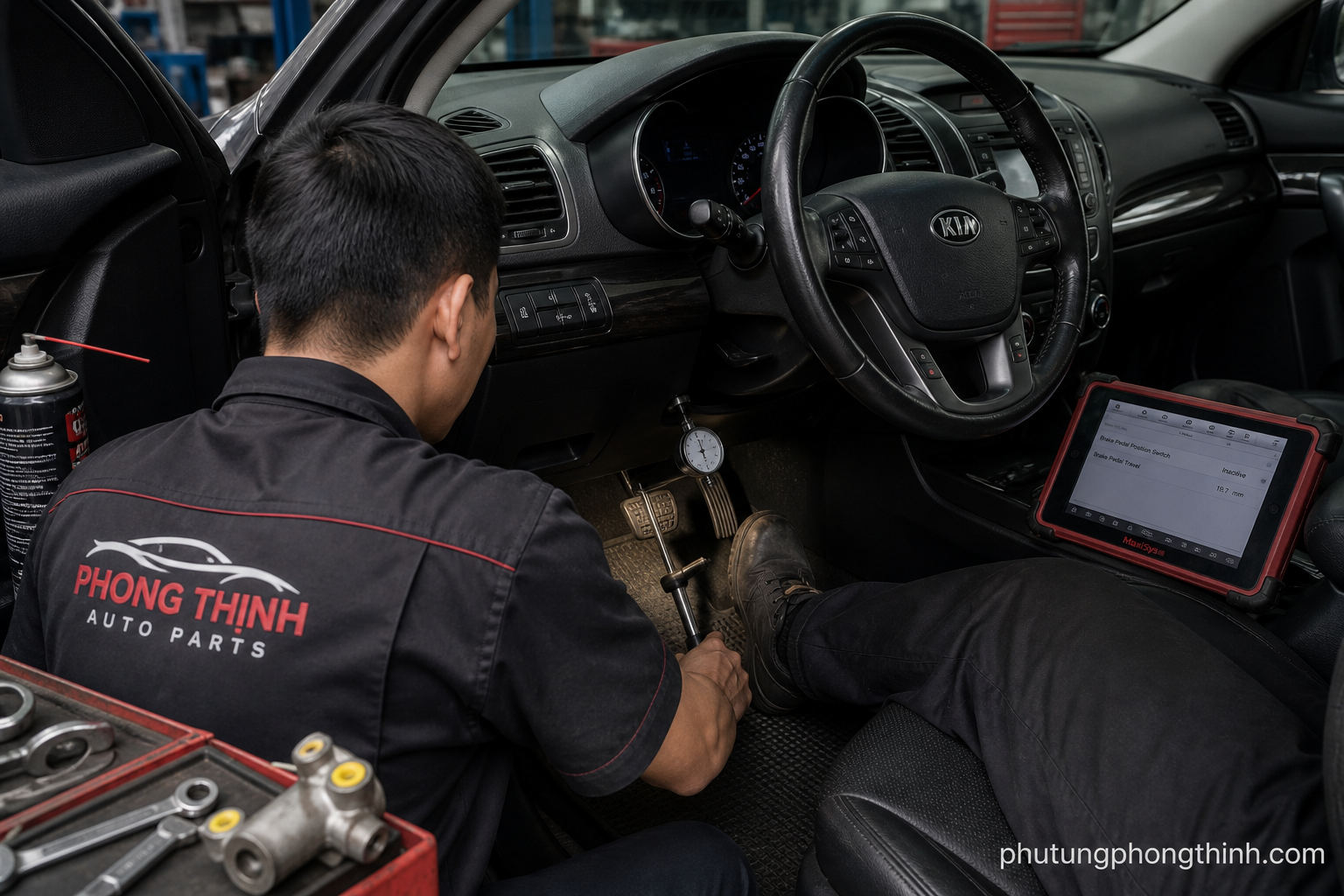

Si estás intentando averiguar cómo diagnosticar aire en el ABS de los frenos, empieza por la sensación del pedal. Un pedal blando, esponjoso, con rebote o demasiado bajo suele indicar que algo en el sistema hidráulico está permitiendo que el pedal recorra más de lo debido. A veces el pedal se siente normal al principio, pero luego se hunde o cambia de una frenada a otra, lo que sugiere que el problema es intermitente y no simplemente pastillas desgastadas.

En términos generales, los síntomas relacionados con aire pueden diferenciarse de una fuga de líquido o del desgaste normal de las pastillas, aunque a veces se solapen. El objetivo real es acotar si el fallo está en el cilindro maestro, en la unidad hidráulica de control del ABS o en los circuitos de las ruedas, en lugar de asumir que todo pedal blando se debe a aire atrapado.

Comprueba primero el nivel del líquido de frenos, las fugas y el cilindro maestro

Antes de culpar al aire en el ABS, revisa el nivel del depósito y el estado del líquido. Un nivel bajo, un líquido oscuro o contaminación evidente pueden apuntar a un problema mayor en el sistema. Después, inspecciona si hay fugas externas en pinzas, cilindros de rueda, tuberías, latiguillos y racores, porque incluso una fuga pequeña puede provocar un pedal blando y hacer que entre aire en el sistema.

La prueba de bypass del cilindro maestro es importante porque un fallo interno de los retenes puede imitar la presencia de aire atrapado. Si el pedal se hunde con el motor en marcha, el problema puede estar en el bypass del cilindro maestro o en el servofreno, y no en aire dentro de la unidad ABS. En otras palabras, no te centres en purgar el ABS hasta comprobar que las revisiones hidráulicas básicas están correctas.

• Comprueba el nivel del depósito respecto a la marca de máximo y busca humedad reciente alrededor de todas las conexiones hidráulicas.
• Revisa el color y el olor del líquido para detectar señales de que el sistema de frenos necesita algo más que un simple purgado.
• Comprueba si el pedal mantiene la presión o baja lentamente, ya que eso puede ayudar a diferenciar una fuga de un bypass del cilindro maestro.

Inspecciona los frenos de rueda y el ajuste mecánico para descartar síntomas falsos de aire

Los problemas en las ruedas pueden sentirse casi igual que el aire atrapado. Pastillas gastadas, superficies de disco irregulares, pinzas agarrotadas o herrajes que rozan pueden alterar el recorrido del pedal y hacer que se sienta demasiado largo. El retroceso de pastillas también es un problema habitual: si el alabeo del disco o el movimiento del buje empujan las pastillas hacia atrás, la siguiente frenada necesita más recorrido antes de que las pastillas toquen el disco.

El ajuste de los frenos traseros de tambor también importa más de lo que muchos conductores creen. Si las zapatas están desajustadas, el pedal puede sentirse bajo aunque el sistema hidráulico esté lleno de líquido. Un contacto irregular de zapatas o pastillas puede confundirse con aire en las líneas de freno, por lo que la inspección mecánica debe hacerse antes de un diagnóstico profundo del ABS.

• Comprueba el grosor de las pastillas, el estado de los discos y el movimiento de las guías de la pinza para detectar desgaste irregular o agarrotamiento.
• Busca señales de retroceso de pastillas, especialmente después de trabajos en las ruedas o de cambiar los discos.
• Confirma el ajuste de los frenos traseros de tambor para que las zapatas no generen recorrido extra en el pedal.

Purga el sistema y observa señales de aire atrapado en la unidad hidráulica de control del ABS

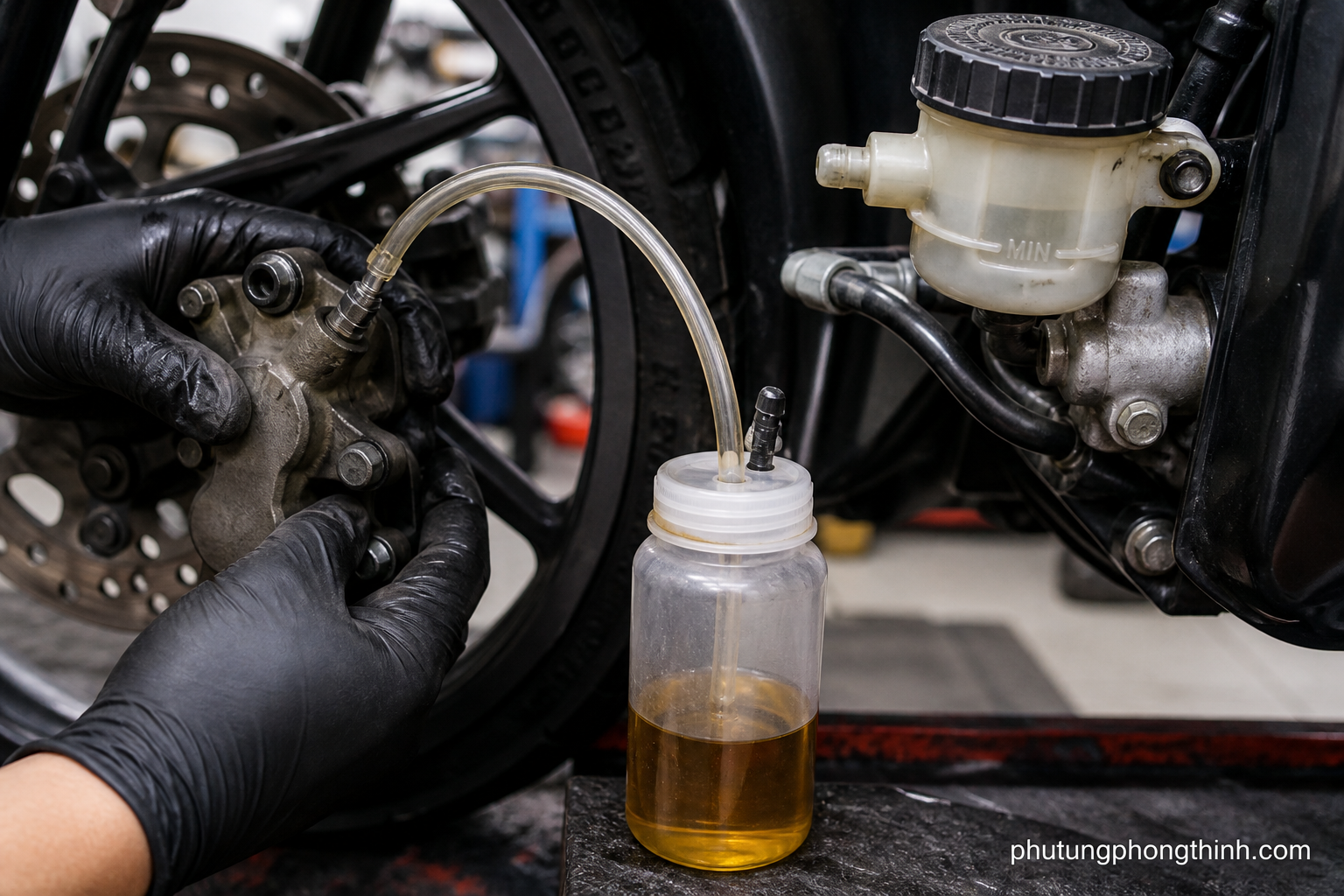

Una vez hechas las comprobaciones básicas, purga el sistema y fíjate bien en si aparecen burbujas. Una manguera transparente y un recipiente de recogida facilitan ver si todavía sale aire de los circuitos de rueda. Si sigues viendo burbujas después de un purgado correcto, eso puede indicar aire atrapado en la unidad hidráulica de control del ABS o un problema en el propio modulador.

El orden de purgado importa porque el aire tiende a desplazarse hacia los puntos más altos y las líneas más largas. Un purgado normal limpia los circuitos de rueda en la secuencia correcta, mientras que un procedimiento de purgado automático del ABS se usa cuando el purgado convencional no devuelve por completo la firmeza al pedal. Esa diferencia es importante porque la unidad ABS puede retener aire en zonas a las que un purgado normal no llega.

• Usa una manguera transparente para confirmar si el flujo es solo líquido o si aún arrastra burbujas de aire.
• Mantén lleno el depósito durante el proceso para evitar que vuelva a entrar aire en el sistema.
• Repite el purgado solo si los resultados muestran burbujeo continuo o un pedal inconsistente.

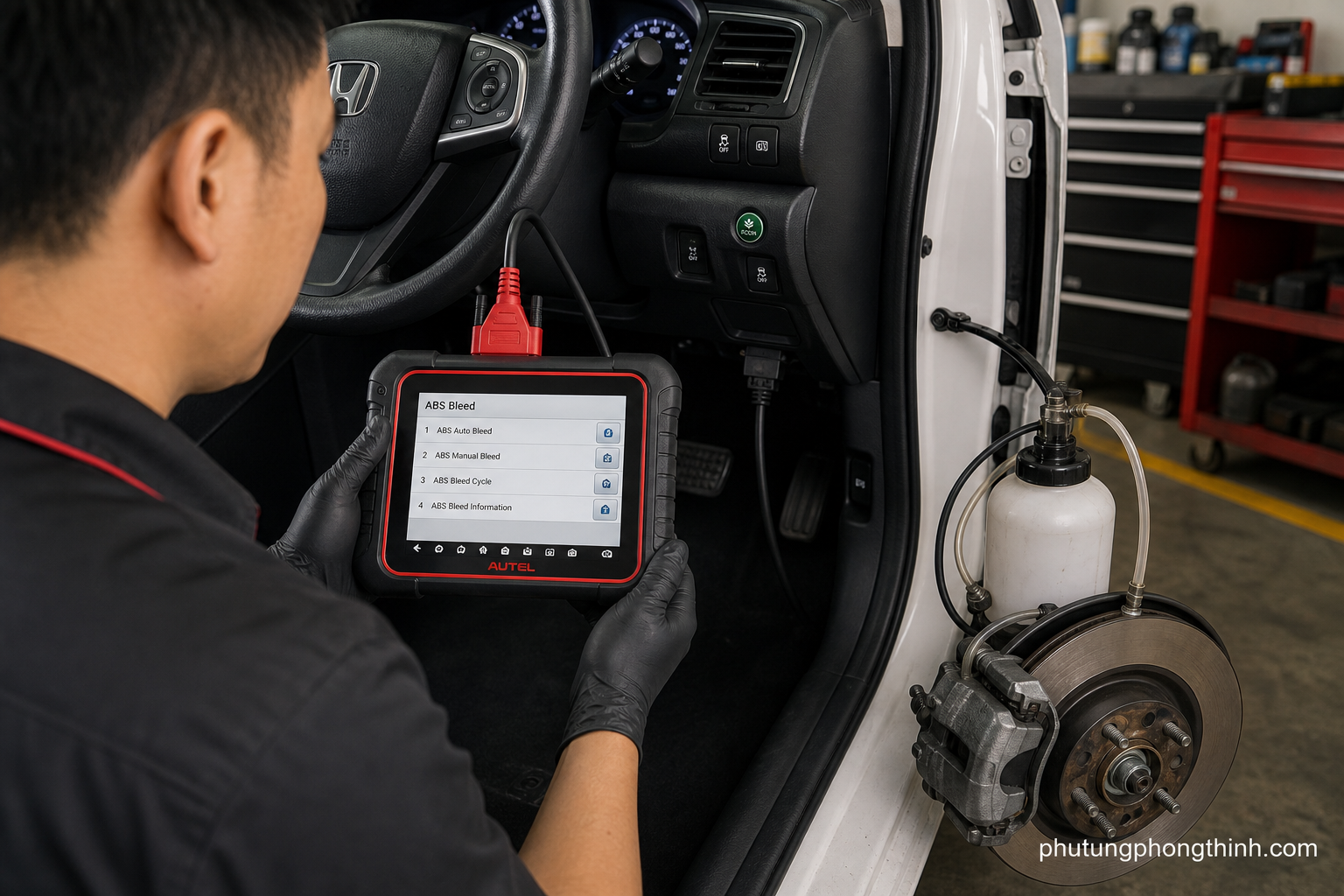

Usa un escáner para activar las funciones de purgado del ABS

Cuando el purgado convencional no resuelve el problema, un escáner puede activar funciones bidireccionales de purgado del ABS. En muchos casos, la unidad hidráulica de control del ABS necesita ciclar las válvulas y el funcionamiento de la bomba para que el aire atrapado pueda salir de conductos que permanecen cerrados durante un purgado normal. Después de eso, el pedal puede sentirse más firme y recorrer menos antes de que los frenos actúen.

No todos los vehículos admiten los mismos comandos de purgado desde el escáner, así que el procedimiento exacto depende de la plataforma. En algunos sistemas, el procedimiento automático de purgado del ABS es esencial después de sustituir el módulo, reparar una línea o tras una pérdida importante de líquido. En otros, simplemente es el paso final después de un purgado manual cuidadoso. Los sistemas integrados con una electrónica más amplia del vehículo, incluido un ABS-related electrical control module, también pueden requerir comprobaciones más amplias de comunicación con el escáner si el comando de purgado no se ejecuta.

7 comprobaciones para confirmar si hay aire en el ABS o si se trata de otro fallo de frenos

Usa esta lista breve para diferenciar el aire atrapado de otros problemas de frenos. Empieza por lo más sencillo, porque un pedal blando suele tener más de una causa posible.

• Comprueba el nivel del depósito.
• Comprueba si hay fugas.
• Haz la prueba de bypass del cilindro maestro.
• Inspecciona el retroceso de pastillas.
• Inspecciona el ajuste de los tambores traseros.
• Purga con una manguera transparente y observa si salen burbujas.
• Ejecuta un purgado ABS con escáner si hace falta.

Estas comprobaciones te ayudan a no confundir el aire en las líneas de freno con un fallo mecánico o hidráulico en otra parte. Si el pedal mejora después de uno de los pasos, eso te indica por dónde debe continuar el diagnóstico. Si no mejora, sigue avanzando por la lista en lugar de repetir el mismo purgado una y otra vez.

Qué hacer si el pedal sigue blando después de purgar

Si el pedal sigue blando después del purgado, las causas más probables siguen siendo aire atrapado, un cilindro maestro defectuoso, un problema en una pinza o un fallo del modulador ABS. Un pedal que se hunde con el motor en marcha puede ser una pista útil, porque a menudo apunta más al cilindro maestro o a la asistencia de frenado que al aire por sí solo. Cuando el pedal de freno sigue siendo inconsistente tras el proceso de purgado correcto, lo más probable es que aún no se haya aislado la causa raíz.

En ese punto, lo sensato es detenerse y buscar un diagnóstico profesional del sistema hidráulico del ABS, especialmente si el vehículo sigue perdiendo altura de pedal después de cada intento de reparación. Los flujos de diagnóstico con escáner más amplios también pueden implicar el engine control module support cuando los sistemas de frenos y ABS necesitan comprobaciones completas de comunicación.
