Cách chẩn đoán lỗi cụm điều khiển thủy lực ABS

Cách chẩn đoán lỗi cụm điều khiển thủy lực ABS

Nếu bạn đang tìm hiểu cách chẩn đoán lỗi cụm điều khiển thủy lực ABS, trước hết hãy nắm rõ bộ phận này thực sự làm gì trong hệ thống phanh. Cụm điều khiển thủy lực ABS, thường được gọi là hydraulic modulator hoặc cụm ABS actuator, có nhiệm vụ quản lý áp suất phanh khi hệ thống chống bó cứng phanh hoạt động để bánh xe vẫn tiếp tục quay thay vì bị khóa cứng.

Bên trong cụm này, mô-tơ bơm, các van điện từ và các đường dẫn thủy lực bên trong phối hợp với nhau để phân phối và xả áp suất thủy lực. Khi một trong các bộ phận đó gặp sự cố, xe có thể xuất hiện đèn cảnh báo ABS, bàn đạp phanh cứng, rung giật khi phanh hoặc ABS can thiệp sai thời điểm như thể hệ thống kích hoạt không đúng lúc.

Kiểm tra những yếu tố cơ bản trước khi thử cụm hydraulic modulator

• Kiểm tra tình trạng và mức dầu phanh để phát hiện dầu bẩn, có bọt khí hoặc thiếu dầu.
• Kiểm tra cầu chì và rơ-le ABS, điện áp ắc quy và tình trạng hệ thống sạc.
• Quan sát các hư hỏng rõ ràng ở dây điện, giắc cắm lỏng hoặc ăn mòn tại cụm ABS.
• Kiểm tra cảm biến tốc độ bánh xe và vòng răng tín hiệu.
• Lưu ý rằng dữ liệu cảm biến sai có thể gây kích hoạt ABS giả và tạo ra mã lỗi gây hiểu nhầm.
• Bước này giúp tách biệt lỗi khung gầm và cảm biến khỏi lỗi thực sự của cụm điều khiển thủy lực.

Trước khi kết luận hydraulic modulator bị hỏng, hãy loại trừ các nguyên nhân đơn giản có thể tạo ra biểu hiện giống lỗi HCU. Tình trạng dầu phanh rất quan trọng vì dầu bẩn, có bọt khí hoặc thiếu dầu có thể làm thay đổi cảm giác bàn đạp phanh và tạo ra triệu chứng trông giống sự cố thủy lực bên trong. Bạn cũng nên kiểm tra cầu chì và rơ-le ABS, điện áp ắc quy và tình trạng hệ thống sạc, vì điện áp cấp thấp có thể khiến hệ thống hoạt động thất thường.

Đồng thời, hãy kiểm tra giắc cắm của cụm ABS, dây điện và bó dây xung quanh để phát hiện ăn mòn, chân cắm cong hoặc lỏng. Các lỗi ở khu vực bánh xe cũng dễ gây nhầm lẫn không kém: vòng răng tín hiệu hỏng hoặc cảm biến tốc độ bánh xe nhiễu có thể kích hoạt ABS giả và khiến bạn chẩn đoán sai bộ phận. Vì vậy, bước kiểm tra đầu tiên nên giúp tách lỗi cảm biến và khung gầm khỏi lỗi thực sự của cụm điều khiển thủy lực.

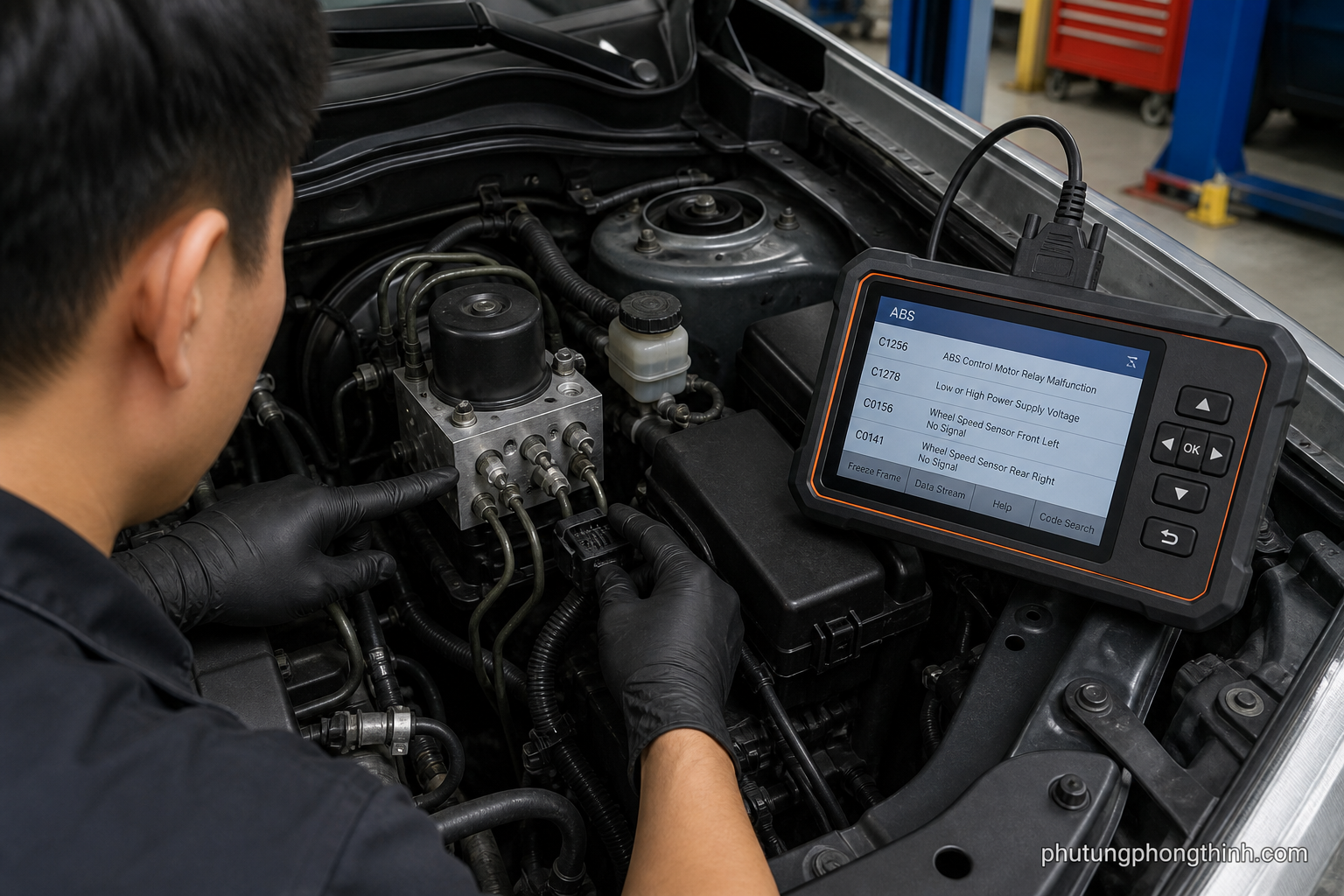

Đọc mã lỗi ABS và dữ liệu trực tiếp

Dùng máy chẩn đoán để đọc mã lỗi ABS và diễn giải chúng theo ngữ cảnh, không nên nhìn mã lỗi một cách tách rời. Mã lỗi ABS có thể gợi ý đến mô-tơ bơm, mạch van điện từ hoặc tín hiệu tốc độ bánh xe, nhưng chỉ riêng mã lỗi chưa đủ để khẳng định hydraulic modulator đã hỏng. Dữ liệu trực tiếp giúp bạn theo dõi xem tốc độ các bánh xe có ổn định hay không, mô-tơ bơm có đang được ra lệnh hoạt động hay không, và hoạt động của van có đúng với lệnh mà mô-đun yêu cầu hay không.

Khả năng điều khiển hai chiều còn hữu ích hơn vì nó cho phép bạn thực hiện active test với mô-tơ bơm và các van điện từ. Trong quá trình thử, hãy lắng nghe và cảm nhận phản hồi từ cụm này. Nếu mô-đun đã ra lệnh nhưng phần thủy lực không phản ứng như mong đợi, sự khác biệt giữa lệnh điều khiển và phản ứng thực tế sẽ giúp bạn phân biệt lỗi điều khiển điện với lỗi cơ khí thủy lực.

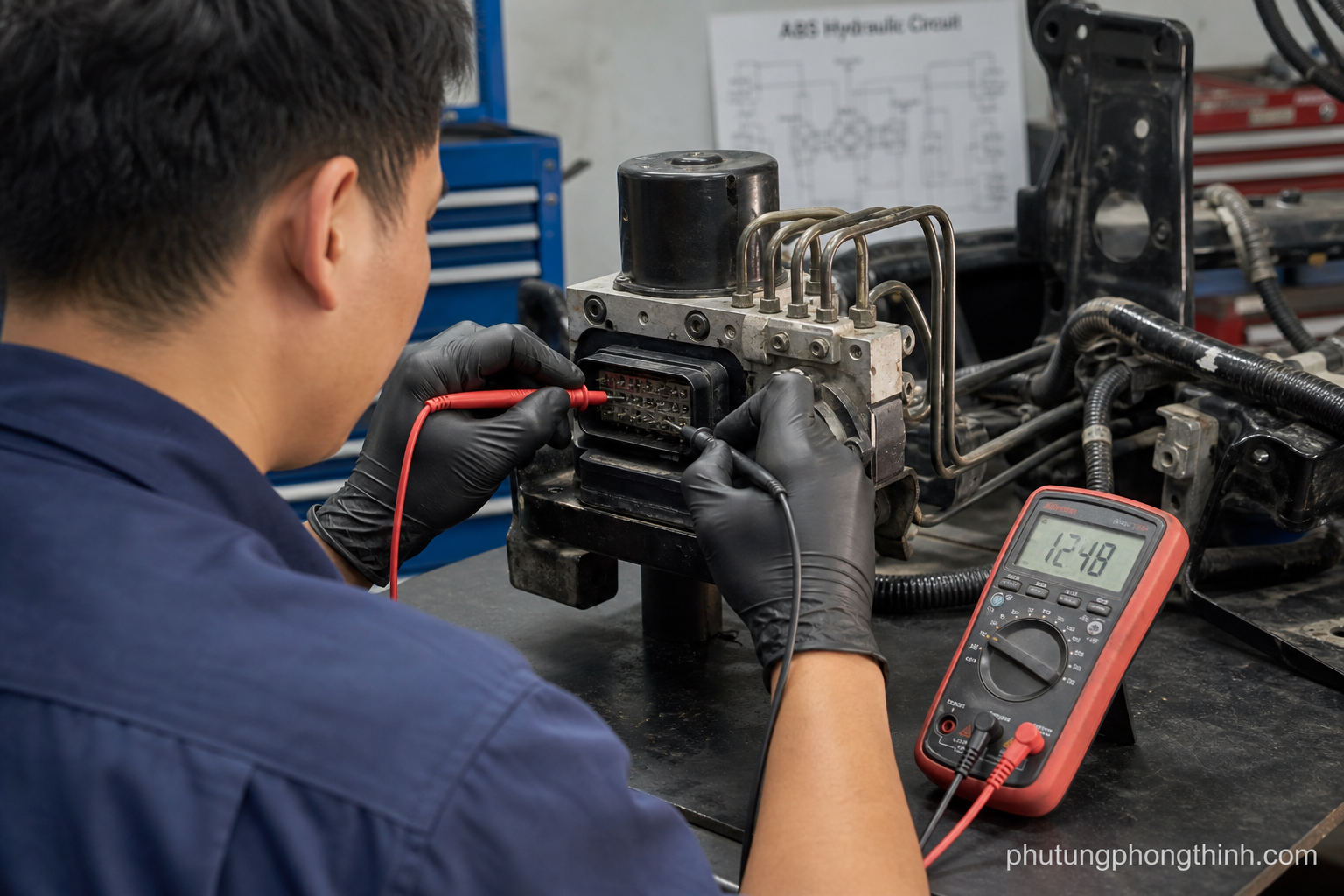

Kiểm tra nguồn, mass và mạch mô-tơ bơm

Các phép kiểm tra điện sẽ xác nhận liệu cụm ABS có thực sự có thể hoạt động hay không. Hãy kiểm tra nguồn và mass tại giắc cắm ABS khi có tải, không chỉ dừng ở bước đo thông mạch nhanh. Kiểm tra sụt áp, quan sát chân cắm đầu nối và chú ý kỹ đến hiện tượng ăn mòn hoặc chân cắm bị giãn thường sẽ phát hiện ra những vấn đề mà phép đo điện trở cơ bản có thể bỏ sót.

Khi tài liệu kỹ thuật cho phép, hãy kiểm tra điện trở mạch mô-tơ bơm và dòng tiêu thụ như một phần của quy trình chẩn đoán mô-tơ bơm ABS. Hở mạch, chập mạch và điện trở cao đều có thể khiến mô-tơ hoạt động không đúng. Nếu mô-tơ chạy yếu, chập chờn hoặc không chạy, hãy lần theo nguyên nhân ở bó dây, giắc cắm hoặc lỗi HCU bên trong trước khi quyết định thay thế.

Đánh giá van điện từ và hoạt động thủy lực bên trong

Sau khi phần điện đã đạt yêu cầu, hãy tập trung vào hoạt động thủy lực bên trong bộ điều biến. Trong quá trình điều khiển hai chiều, các van điện từ phải phát ra tiếng tách hoặc phản hồi đúng theo lệnh. Nếu van không phản ứng hoặc có dấu hiệu bị kẹt, cụm này có thể đang gặp lỗi điều khiển bên trong, lỗi giữ áp hoặc lỗi xả áp làm ảnh hưởng đến cảm giác phanh và đèn cảnh báo.

Tạp chất hoặc hiện tượng kẹt bên trong có thể tạo ra những phàn nàn ban đầu tưởng như không liên quan, bao gồm bàn đạp phanh cứng, phản hồi phanh không ổn định hoặc đèn cảnh báo sáng lại sau khi đã xóa lỗi. Trong một số trường hợp, cụm này có thể sửa được, nhưng nhiều khi thay mới là phương án thực tế hơn khi phần thủy lực đã hỏng. Nếu có can thiệp vào bất kỳ bộ phận thủy lực nào, thông thường sẽ cần xả gió đúng quy trình sau đó, và bạn nên xác minh lỗi thật kỹ trước khi thay mô-đun ABS.

Khi nào cần thay cụm điều khiển thủy lực ABS

Chỉ thay cụm điều khiển thủy lực ABS sau khi mã lỗi, dữ liệu trực tiếp, kiểm tra điện và active test đều cùng chỉ về một hướng. Chỉ riêng đèn cảnh báo ABS là chưa đủ, và một mã lỗi chung chung cũng vậy. Bạn cũng cần xác nhận các hệ thống liên quan như cảm biến tốc độ bánh xe và tình trạng dầu phanh trước khi đặt mua phụ tùng, vì những lỗi đó có thể tạo ra cùng một triệu chứng.

Trên một số xe, có thể cần sửa chữa chuyên sâu hoặc lập trình ở cấp đại lý sau khi thay thế. Hãy dự tính việc xả gió sau sửa chữa và chạy thử để xác nhận xe đã được khắc phục. Chẩn đoán cẩn thận giúp tiết kiệm thời gian, chi phí và tránh phải quay lại sửa nhiều lần vì ngăn ngừa việc thay phụ tùng không cần thiết.

Các vấn đề hệ thống lái liên quan có thể gây nhầm lẫn khi chẩn đoán ABS

Độ rơ hoặc rung lắc ở hệ thống lái có thể khiến các hiện tượng liên quan đến phanh và ABS trở nên nghiêm trọng hơn trong quá trình lái thử, ngay cả khi cụm điều khiển thủy lực không phải nguyên nhân thực sự. Nếu phần đầu xe thiếu ổn định, người lái có thể cảm nhận tiếng ồn, xe bị lạng hoặc phản ứng phanh chần chừ, làm bức tranh triệu chứng trở nên khó rõ ràng và khiến việc tách lỗi ABS khó hơn.

Vì vậy, sẽ hữu ích nếu bạn kiểm tra tổng thể tình trạng phần đầu xe trong lúc xác nhận lỗi. Rotuyn lái trong bị mòn hoặc rotuyn lái ngoài bị rơ có thể tạo ra mức độ mất ổn định đủ lớn để làm bạn mất tập trung khỏi lỗi phanh thực sự trong lúc kiểm tra.
